Titan-Drahtspule: Draht, Spule, Verpackung und Dokumente angeben
Eine Titan-Drahtspule ist eine Liefer- und Zuführform, keine vollständige Materialspezifikation. Eine zuverlässige Anfrage identifiziert Drahtsorte, Norm, Durchmesser, Toleranz, Spulengeometrie, Wicklung, Verpackung, Aufzeichnungen und Zuführungsanforderungen zusammen. Das Wort „Spule“ allein beweist keine Kompatibilität mit einer Zuführung, einem Schweißverfahren, einer Drahtsorte oder einer bestimmten Verpackungsbedingung.
Das ist wichtig, denn eine Spule, die den richtigen Drahtdurchmesser aufweist, kann dennoch nicht in die Bohrung, den Flanschabstand, die Traversenbreite, die Wickelrichtung oder den Zuführweg der nachgelagerten Ausrüstung passen. Dieser Leitfaden erklärt, wie man eine Anforderung für eine Titan-Drahtspule vor der Angebotserstellung definiert.
Wichtige Erkenntnisse
Eine Titan-Drahtspule sollte sowohl nach Drahtanforderungen als auch nach Spulen-/Zuführungsanforderungen spezifiziert werden.
ASTM B863 deckt Titan- und Titanlegierungsdraht ab; die ASTM-Webseite listet B863-26 als aktiv auf, was vor der Bestellung überprüft werden sollte.
Eine Textzusammenfassung zu A B863-23 besagt, dass gewickelter Draht auf Wunsch des Benutzers aufgespult werden kann, und legt Spulengröße, Rollendurchmesser und Länge als Bestellfelder fest.
AWS A5.16 kommt zur Anwendung, wenn das Projekt Titanschweißelektroden oder -stäbe erfordert, nicht automatisch für allen aufgespulten Draht.
Die Anpassung für den Vorschub erfordert dokumentierte Anforderungen an Bohrung, Flansch, Traverse, Wicklung, Drahtweg und Verpackung.
Starten Sie eine spezifikationsgeführte Anfrage über Fengyaos Titandraht-Kategorie und reichen Sie die vollständige Anfrage über den Kontakt zu Fengyao ein.
Was ist eine Titandrahtspule?
Spule versus Rolle versus gerader Draht

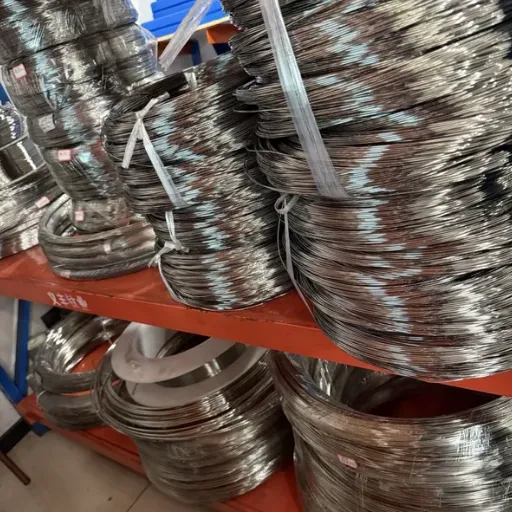

Eine Spule ist ein Wickelkern oder ein ähnlicher Träger, um den der Draht für Handhabung oder kontinuierlichen Vorschub gewickelt wird. Eine Rolle ist Draht in Rollenform. Eine Textzusammenfassung zu A B863-23 definiert Rollen als Draht in Rollenform mit Steigung und Krümmung, die vom Käufer beschrieben werden, und sagt, dass gewickelter Draht auf Wunsch des Benutzers aufgespult werden kann.
Gerade Längen sind eine separate Lieferform. Dieselbe Zusammenfassung besagt, dass sie im Allgemeinen durch Richten von Draht aus Rollen hergestellt werden. Dies zeigt, warum die Drahtform in die Kaufanfrage aufgenommen werden muss, anstatt aus dem Durchmesser abgeleitet zu werden.
Der Unterschied betrifft Verpackung, Handhabung, Wareneingangsprüfung und Produktionsablauf. Er legt weder die Werkstoffgüte, die Norm, den Oberflächenzustand noch die Anwendungsfreigabe fest.
Die Form definiert nicht die Materialnorm
ASTM B863 umfasst Titan- und Titanlegierungsdraht. Eine Spule kann Draht enthalten, der unter dieser Werkstoffspezifikation bestellt wurde, aber sie kann auch Teil einer Schweißzusatz-Bestellung mit einer anderen maßgeblichen Referenz sein. Das Projekt muss festlegen, welche Norm das gekaufte Produkt bestimmt.
Beispielhaftes Szenario: Ein Käufer fordert eine Titan-Drahtspule für ein Vorschubgerät an, gibt aber nur einen Nenndurchmesser an. Der Lieferant benötigt vor der Bestätigung der Anfrage die Güte, Norm, Toleranz, Spulenbohrung, Flanschabstand, Wickelbreite, Wickelrichtung, Menge und Aufzeichnungsanforderungen.
Für eine breitere Produktübersicht siehe das Titan-Produktsortiment. Spezifische Spulenlieferung, Abmessungen und Kompatibilität erfordern eine schriftliche Bestätigung anhand der RFQ.
Den Draht vor der Spule definieren
Qualität, Norm und Anwendungsbereich
Die Drahtidentifikation steht an erster Stelle. Geben Sie die Qualität oder Legierungsbezeichnung, gegebenenfalls die UNS-Nummer, die Normnummer und -ausgabe sowie eventuelle Kundenzeichnungen oder Spezifikationen an. ASTM B863 umfasst Titan- und Titanlegierungsdrähte, und die aktuelle ASTM-Webseite listet B863-26 in ihrer Versionshistorie als aktiv. Überprüfen Sie vor dem Kauf die offizielle aktuelle Ausgabe.
Wenn der Draht als Schweißzusatzwerkstoff vorgesehen ist, identifizieren Sie das Schweißverfahren und die geltende Norm für Zusatzwerkstoffe. AWS A5.16/A5.16M:2023 umfasst die Klassifizierung von mehr als 30 Titan- und Titanlegierungs-Schweißelektroden und -stäben, einschließlich Anforderungen an Prüfung und Verpackung. Dies sollte nicht aufgrund eines Spulenbildes oder einer allgemeinen Kennzeichnung als „Titandraht" angenommen werden.
Behandeln Sie eine Produktqualität nicht als Freigabe für Schweißen, reglementierte Anwendungen, chemische Anwendungen, medizinische Verwendung oder andere Zwecke. Die verantwortlichen Ingenieur- und Qualitätsteams müssen diese Anforderungen festlegen.
Durchmesser, Toleranz, Oberfläche und Zustand
Geben Sie vor der Auswahl der Spule den Drahtdurchmesser, die Einheit und die Toleranz an. Der Draht muss den nachgelagerten Weg passieren, ohne dass der Käufer eine veröffentlichte Katalogtoleranz des Lieferanten annimmt. Wenn das Projekt Ovalität, Oberfläche, Geradheit nach dem Abspulen oder eine andere Eigenschaft vorgibt, nehmen Sie die Abnahmeanforderung und das Berichtsformat auf.
Oberfläche und Lieferzustand sollten ebenfalls in die Bestellung aufgenommen werden, wenn sie von Bedeutung sind. Geben Sie die kontrollierte Zeichnungsangabe, die Reinheitsanforderung, den Endbearbeitungszustand oder das Abnahmekriterium für die Prüfung an. Verwenden Sie keine allgemeine Formulierung wie „sauberer Draht“, wenn das Projekt messbare oder dokumentierte Abnahmebedingungen erfordert.
Spulenabmessungen und Zuführkompatibilität
Bohrung, Flansch, Wickelbreite und Wickelrichtung
Bei einer Titandrahtspule hängt die Zuführkompatibilität normalerweise von mehr als nur dem Drahtdurchmesser ab. Eine vollständige Anforderung sollte den Bohrungsdurchmesser, den Flanschdurchmesser, die Wickelbreite, den maximalen äußeren Wickeldurchmesser, die Nabengeometrie, das Spulenmaterial, sofern vorgegeben, und etwaige maschinenbedingte Platzbeschränkungen angeben.
Die Wickelrichtung und die beabsichtigte Drahtaustrittsrichtung können ebenfalls eine Rolle spielen. Geben Sie an, ob die Zuführung eine bestimmte Abspulorientierung, Wickellagen-Anforderungen, kontrollierten Wurf oder Einschränkungen bei Kreuzungen benötigt. Diese Felder sind kundendefiniert und keine allgemeinen Spulenversprechen.
Die Übersicht B863-23 ist nützlich, da sie Bestellmaße wie Abmessungen, Spulengröße, Spulendurchmesser und Länge angibt. Sie stellt jedoch keinen universellen Spulenstandard dar. Eine Zuführungszeichnung oder eine Muster-Spulenspezifikation sollte die endgültige Geometrie festlegen.
Drahtführung, Handhabung und Schutz
Nehmen Sie die Informationen zum Drahtpfad auf, die sich auf die Verwendung auswirken: Führungsdurchmesser, Grenzen der Zugkraftregelung (falls vom Gerätehersteller festgelegt), maximale Spulenmasse (falls begrenzt) sowie Einschränkungen bezüglich Verwicklungen, Beschädigung, Feuchtigkeit, Verunreinigung oder gemischten Chargen. Geben Sie an, wie die Spule während des Transports gesichert werden muss und ob ein Flanschschutz, Beutel, Karton oder eine andere projektspezifische Verpackung erforderlich ist.
Beispielszenario: Der Drahtdurchmesser entspricht der Anforderung, aber die gelieferte Spulenbohrung passt nicht auf den Zuführungsdorn. Der Käufer vermeidet dieses Problem, indem er die Zuführungszeichnung beifügt und Bohrung, Flansch, Wickelbreite, Wickelrichtung und maximale Spulenmasse als RFQ-Felder angibt.
Basisdraht im Vergleich zur Titanschweißdrahtspule
ASTM B863: Kontext von Material und Draht
Basisdraht kann unter ASTM B863 mit der in der Bestellung angegebenen Güte, den Abmessungen, der Form und den Abnahmeanforderungen bestellt werden. Die Quellnorm behandelt die Materialidentität und Produktformen, aber die Kaufanfrage benötigt weiterhin die praktischen Details zu Durchmesser, Toleranz, Spulengeometrie, Verpackung und Aufzeichnungen.
Verwenden Sie die genaue Ausgabe der Norm und die Projekthierarchie. Eine Zeichnung kann Anforderungen stellen, die über die Materialnorm hinausgehen. Listen Sie diese Anforderungen separat auf, damit der Lieferant jede Abweichung erkennen kann, anstatt stillschweigend eine Katalogkonvention anzuwenden.
AWS A5.16: Kontext für Zusatzwerkstoff
Wenn der Draht für das Schmelzschweißen vorgesehen ist, kann AWS A5.16 die Klassifizierung und die damit verbundenen Anforderungen festlegen. Die AWS-Norm besagt, dass die Klassifizierung auf der chemischen Zusammensetzung basiert und allgemeine Anforderungen, Prüfungen, Verpackung und Anwendungsrichtlinien umfasst. Die endgültige Anforderung an den Zusatzwerkstoff sollte dem zugelassenen Schweißverfahren und der Kaufspezifikation entsprechen.
Bezeichnen Sie nicht jede aufgewickelte Titandraht als „Schweißdraht“. Ebenso sollten Sie nicht davon ausgehen, dass eine Bestellung von Materialdraht gemäß ASTM B863 eine AWS-Zusatzwerkstoff-Anforderung erfüllt. Halten Sie Material-, Anwendungs-, Qualifikations- und Dokumentationsanforderungen eindeutig fest.
Verpackung, Aufzeichnungen und Wareneingangsprüfung
Kennzeichnung und Rückverfolgbarkeit
Legen Sie fest, was auf dem Spulenetikett und der Außenverpackung erscheinen muss: Produktbezeichnung, Güteklasse, Normausgabe, Durchmesser, Chargen- oder Schmelzenreferenz, Menge, Bestellposition und alle projektspezifischen Kennzeichnungen. Die Dokumente sollten mit denselben Kennungen verknüpft sein, damit die Wareneingangsprüfung bestätigen kann, dass Spule und Aufzeichnungen übereinstimmen.
Listen Sie die genauen erforderlichen Aufzeichnungen auf, wie z. B. Materialnachweis, Maßbericht, Prüfbericht, Konformitätserklärung oder Käuferformat. Ein Dokumenttitel allein beweist nicht jede Anforderung. Die Bestellung sollte festlegen, welche Informationen die Aufzeichnung enthalten muss.
Schutz und Wareneingangskontrollen
Die Verpackung sollte den Draht schützen und die vom Projekt geforderte Spulengeometrie bewahren. Geben Sie alle erforderlichen Feuchtigkeitsbarrieren, Flanschschutz, Rückhaltemethoden, Kartons, Handhabungsetiketten oder Trennungsregeln an. Dies sind Lieferanforderungen, die gegen die Anfrage bestätigt werden sollten.
【Die Eingangskontrolle kann die gelieferte Drahtsorte, den Durchmesser, die Form, die Spulenabmessungen, die Kennzeichnung, die Menge, den Verpackungszustand und die Aufzeichnungen mit der Bestellung vergleichen. Eine Spule sollte nicht nur deshalb als gleichwertig mit einer Rolle oder geradem Draht akzeptiert werden, weil die Materialgüte ähnlich erscheint.
Für Hintergrundinformationen zur Website besuchen Sie das Firmenprofil. Reichen Sie Verpackungs- und Dokumentationsanforderungen über den Kontakt Fengyao ein.
Vergleichen Sie Angebote für Titan-Drahtspulen
| Feld | Anforderung an die Angabe | Prüffrage des Käufers |
|---|---|---|
| Drahtidentifikation | Güte, UNS, Norm, Ausgabe | Entspricht sie der kontrollierten Anforderung? |
| Drahtgeometrie | Durchmesser, Einheit, Toleranz, Oberfläche | Ist die Annahmegrundlage angegeben? |
| Spulengeometrie | Bohrung, Flansch, Traverse, maximaler Wickel-Außendurchmesser | ],
