Die Durchmessertoleranz von Titandraht ist die zulässige Abweichung um einen festgelegten Drahtdurchmesser, die durch die geltende Norm, die Produktform, die Zeichnung und die Bestellanforderungen definiert wird. Ein Nenndurchmesser allein ist keine Toleranz. Eine zuverlässige Anfrage muss außerdem Einheiten, obere und untere Grenzen oder einen Toleranzausdruck, Lieferform, Messplan, Abnahmekriterien und erforderliche Aufzeichnungen angeben.
Dies ist wichtig, weil Draht auf Rollen oder Spulen und abgelängte gerade Längen in einer Normtabelle möglicherweise unterschiedlich behandelt werden und weil Katalogwerte nicht automatisch für einen anderen Lieferanten oder für eine Kundenzeichnung gelten. Dieser Leitfaden erklärt, wie die Durchmessertoleranz von Titandraht vor der Angebotserstellung und der Eingangsprüfung klar gemacht werden kann.
Wichtige Erkenntnisse
Nenndurchmesser, Einheit, Toleranz, Lieferform, Normausgabe und Zeichnungsrevision zusammen angeben.
ASTM B863 deckt Titandraht und Titanlegierungsdraht ab; seine aktuelle Webseite listet B863-26 als aktiv, was vor der Verwendung überprüft werden sollte.
Historische B863-Tabellen unterscheiden Draht als Rolle/auf Spulen von abgelängten geraden Längen.
Messmethode, Orte, Probenumfang, Akzeptanzgrenzen und Berichtsformat sollten angegeben werden, wenn das Projekt sie vorgibt.
Eine Toleranz aus dem Lieferantenkatalog ist keine allgemeingültige Toleranz oder eine Fengyao-Fähigkeitsaussage.
Für eine spezifikationsgeführte Anfrage verwenden Sie die Titandraht-Kategorie von Fengyao und senden Sie die vollständige Anforderung über die Kontaktaufnahme mit Fengyao.
Was die Durchmessertoleranz von Titandraht bedeutet
Nenngröße und zulässige Abweichung
Der Nenndurchmesser ist die Zielgröße, die in einer Zeichnung oder Bestellung angegeben ist. Die Durchmessertoleranz von Titandraht definiert, wie stark ein gemessener Durchmesser von diesem Ziel abweichen darf. Sie kann als Plus/Minus-Wert, als einseitige Grenze, als explizite obere und untere Grenzen oder als andere kontrollierte Anforderung angegeben werden.
Beispielsweise ist eine Anfrage für 1.00-mm-Draht unvollständig, wenn sie nicht auch die Toleranz angibt. Sie sagt dem Lieferanten nicht, ob 0.99 mm, 1.01 mm oder ein anderer Messwert akzeptabel ist. Sie sagt auch nicht, wie das Maß geprüft oder dokumentiert wird.
Verwenden Sie in der gesamten Bestellung die gleiche Einheit. Wenn eine Zeichnung Zoll und ein Angebot Millimeter verwendet, legen Sie die maßgebliche Quelle und die Umrechnung fest, anstatt sich auf gerundete Anzeigewerte zu verlassen. Eine Durchmessertoleranz ist eine Annahmeanforderung und keine lockere Umrechnungsübung.
Durchmesser, Rundheit und zugehörige Maße
Durchmessertoleranz und Rundheit sind verwandte, aber unterschiedliche Kontrollen. Ein Draht kann in einer Ausrichtung ein Durchmesserergebnis erfüllen und dennoch eine separat definierte Anforderung an Rundheit, Ovalität oder Form benötigen. Fügen Sie diese Prüfungen nur dort hinzu, wo Zeichnung, Norm oder Prozess sie erfordern.
Die Bestellung kann außerdem Schnittlänge, Geradheit, Oberfläche, Spulenzustand, Spulenform oder Verpackung steuern. Diese Anforderungen sollten neben der Durchmessertoleranz des Titandrahts aufgeführt werden, da sie sich darauf auswirken, wie der Draht hergestellt, gemessen, gehandhabt und angenommen wird.
Beispielszenario: Ein Käufer fordert 0.80-mm-Titandraht an und erwartet eine enge Passung in einer Führung. Die Anfrage wird überarbeitet, um die maßgebliche Einheit, Durchmessertoleranz, Lieferform, Messorte, Prüfbericht und Zeichnungsrevision aufzunehmen. Der Lieferant kann nun anhand einer definierten Annahmebasis ein Angebot abgeben.
Zur Navigation zu verwandten Produkten siehe das Titan-Produktsortiment. Die tatsächliche Durchmesserkapazität und der Prüfumfang müssen anhand des ausgefüllten RFQ bestätigt werden.
Warum Form und Norm wichtig sind

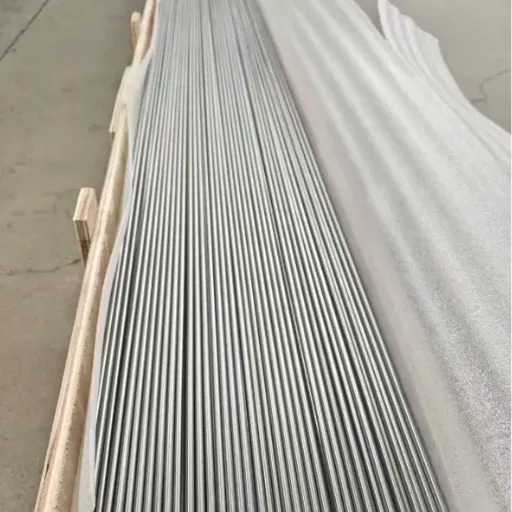

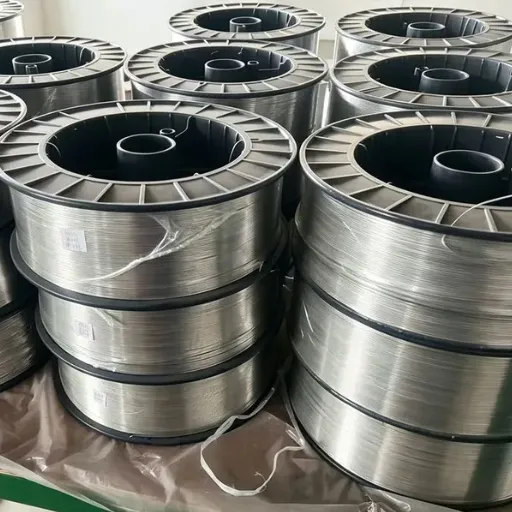

Coil, Spule und abgelängte gerade Längen
Die Lieferform ist Teil der Toleranzbetrachtung. Ein historischer ASTM-B863-10-Text besagt in Abschnitt 8.1, dass Durchmessertoleranzen in Tabelle 4 festgelegt sind. Diese historische Tabelle listet getrennt „Draht als Coil oder auf Spulen“ und „abgelängte gerade Längen“ auf.
Das bedeutet nicht, dass jedes Projekt die älteren Werte übernehmen sollte. Es zeigt, warum der Käufer die Lieferform und die geltende Ausgabe angeben muss. Ein Draht, der auf eine Spule gewickelt, als Coil geliefert oder gerichtet und abgelängt wird, kann unterschiedliche Handhabungs- und Abnahmelogik erfordern.
Form ausdrücklich angeben: Coil, Spule, gerade Länge, abgelängte Länge oder eine andere zeichnungsdefinierte Konfiguration. Gegebenenfalls Spulengeometrie oder Anforderungen an abgelängte Längen angeben. Nicht davon ausgehen, dass die Toleranz einer Form automatisch auf eine andere übertragbar ist.
So legieren und messen Sie die Durchmessertoleranz von Titan draht
Felder des Messplans
Wenn der Durchmesser kritisch ist, sollte die RFQ die Messmethode oder die geltende Norm, die Messpositionen, die Stichprobengröße bzw. den Abdeckungsbereich, falls festgelegt, die Akzeptanzgrenzen und das Berichtsformat angeben. Das verantwortliche Qualitäts- oder Technikteam sollte diese Felder definieren, wo sie die Endverwendung beeinflussen.
Definieren Sie außerdem den Zustand, in dem der Draht gemessen wird, falls das Projekt dies erfordert. Verpackungszustand, gerichtet vs. gewickelte Form, Oberflächenzustand und Handhabung können für einen kontrollierten Prozess relevant sein. Erfinden Sie kein Messverfahren, wenn der Kunde keines festgelegt hat; kennzeichnen Sie die fehlende Anforderung zur Klärung.
Felder der Eingangsprüfung
Die Eingangsprüfung sollte die Bestellposition, das Produktetikett, die Lieferform, den Nenndurchmesser, die festgelegte Toleranz, die Charge oder den Schmelzlose-Bezug und die geforderten Aufzeichnungen vergleichen. Wenn die Zeichnung einen Maßbericht verlangt, bestätigen Sie, dass der Bericht die betreffende Bestellung und die Annahmebasis identifiziert.
Wenn eine Spule in eine Anlage eingespeist wird, bestätigen Sie auch, dass die Spulengeometrie und der Drahtzustand der genehmigten Anforderung entsprechen. Ein Draht kann einem Nenndurchmesser entsprechen und dennoch unbrauchbar sein, wenn die Lieferform oder die Zuführungsschnittstelle nicht festgelegt wurde.
Beispielszenario: Ein Angebot für Spulendraht nennt einen Durchmesser, aber keine Toleranz oder keinen Bericht. Der Käufer fragt nach der Standardausgabe, der formspezifischen Toleranz, dem Messplan, der Musteranforderung und dem Dokumentationspaket, bevor er es mit einem Angebot für abgelängte Drähte vergleicht.
Lesen Sie Toleranztabellen sicher
Historische B863-Darstellungen
Die historische Tabelle 4 der B863-10 zeigt ein Beispiel, warum die Form kontrolliert werden muss. Für spezifizierte Durchmesser von 0.020 bis 0.045 Zoll listet sie ±0.001 Zoll für Draht als Rolle oder auf Spulen und ±0.0015 Zoll für abgelängte gerade Längen auf. Für Durchmesser über 0.090 bis 0.187 Zoll listet die historische Tabelle ±0.003 Zoll für beide Formen auf.
Diese Werte sind nur historische Beispiele. Sie ersetzen nicht die aktuelle ASTM-Ausgabe, eine Kundenzeichnung oder ein Fengyao-Angebot. Prüfen Sie die aktuelle offizielle Tabelle, bevor Sie einen numerischen Grenzwert in einer Bestellung verwenden.
【Die historische Tabelle enthält auch eine Fußnote zur Schnittlänge von ±0.25 Zoll für Längen bis zu 36 Zoll. Dies ist eine Längenreferenz, keine Durchmesservorschrift. Halten Sie Durchmessertoleranz und Längentoleranz in getrennten RFQ-Feldern fest.
Vermeiden Sie informelle Umrechnungen von Einheiten oder Drahtquerschnitten
AWG, Millimeter, Dezimalzoll und Bruchzoll-Angaben können in Kabelanfragen vorkommen. Eine Umrechnung kann die Kommunikation erleichtern, aber die Bestellung sollte eine kontrollierte Abmessung und eine Annahmetoleranz benennen. Wenn eine Querschnittsbezeichnung angegeben ist, nennen Sie die maßgebliche Referenz, anstatt anzunehmen, dass sie in allen Kontexten denselben Durchmesser festlegt.
Angebote vor dem Preis vergleichen
| Feld | Anzugebende Anforderung | Prüffrage |
|---|---|---|
| Werkstoff | Güte, UNS, Norm und Ausgabe | Ist die Werkstoffanforderung präzise? | 】
